Підготовка кабельних мереж для встановлення відеодомофона Akuvox v2

Практична інструкція по підготовці кабельних мереж для встановлення відеодомофона Akuvox

для власника квартири та електрика

Інструкція розрахована насамперед на квартири в новобудовах: які на етапі ремонту, та і в квартирах із уже виконаним ремонтом.

Мета — заздалегідь зрозуміти, які мережі є в квартирі, де вони закінчуються та що потрібно підготувати до приїзду монтажника

Спочатку визначте 3 речі

1. Який відеодомофон планується: з Wi‑Fi чи без Wi‑Fi
2. Що встановлюється: тільки внутрішній відеодомофон чи відеодомофон + індивідуальна виклична панель
3. Де знаходиться (планується) роутер / мережеве обладнання

Саме ці три параметри визначають, яку мережу потрібно підготувати.

Що потрібно знати власнику

Яка різниця відеодомофон з Wi-Fi чи чи без Wi-Fi?

Wi-Fi — це лише спосіб передати мережу. Домофону все одно потрібні живлення та правильне підключення.

Ви обираєте домофон не за принципом «є Wi-Fi — значить кабелі не потрібні».

Ви обираєте його залежно від того, як можна підключити монітор саме у вашій квартирі.

Якщо ви обираєте домофон з Wi-Fi, мережевий кабель безпосередньо до монітора може не знадобитися — монітор підключається до домашньої мережі через Wi-Fi. Але живлення все одно потрібне.

Якщо ви обираєте домофон без Wi-Fi, до монітора потрібно передбачити мережевий кабель Ethernet (виту пару).

Тому модель домофона бажано визначити до прокладання кабелів.

Що потрібно знати електрику

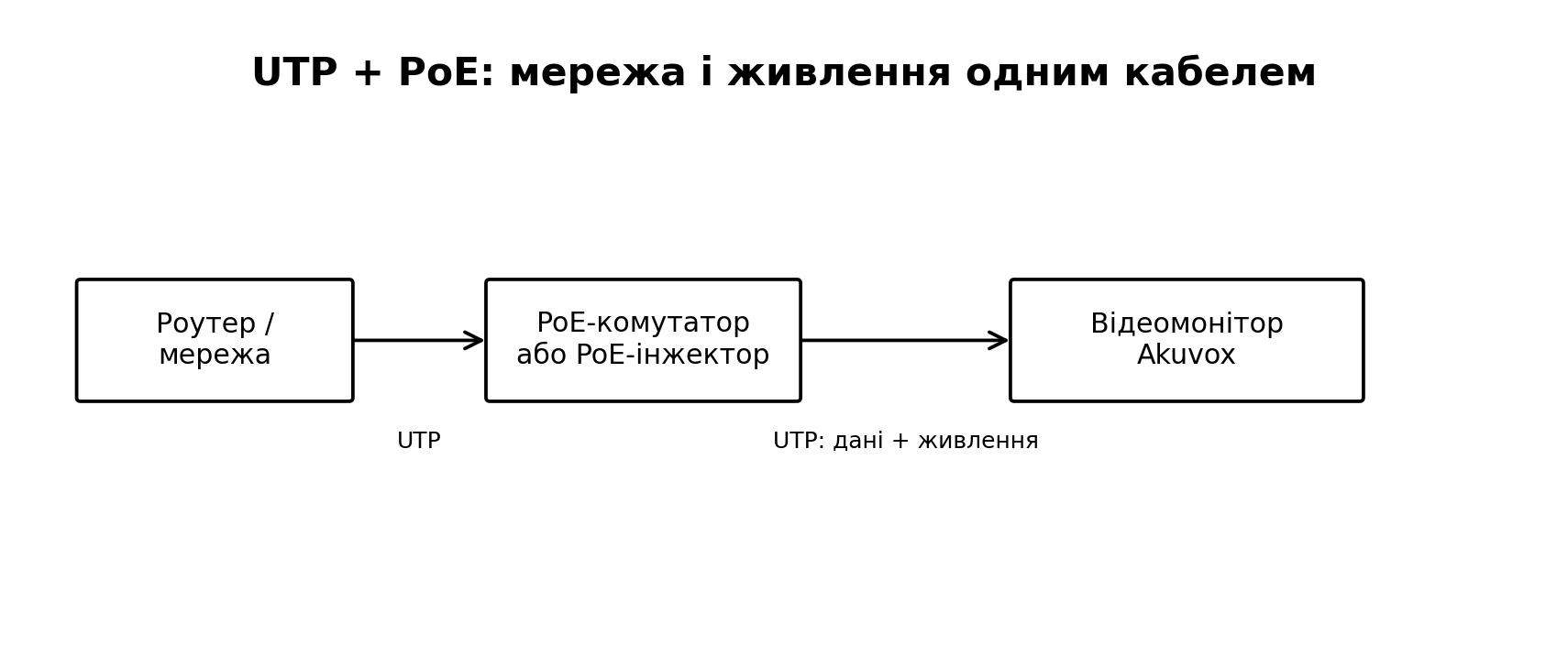

Для домофона без Wi-Fi: UTP + PoE

• прокласти виту пару Ethernet від точки встановлення монітора до місця підключення мережі
• визначити, де закінчується кабель — у слаботочному щитку, біля роутера/комутатора; в шафі на полиці, в іншій кімнаті
• передбачити живлення відповідно до обраної моделі
• якщо використовується PoE — живлення подається через Ethernet, окреме живлення біля монітора не потрібне (але зайвим не буде)

РОУТЕР / PoE → UTP → ВІДЕОДОМОФОН

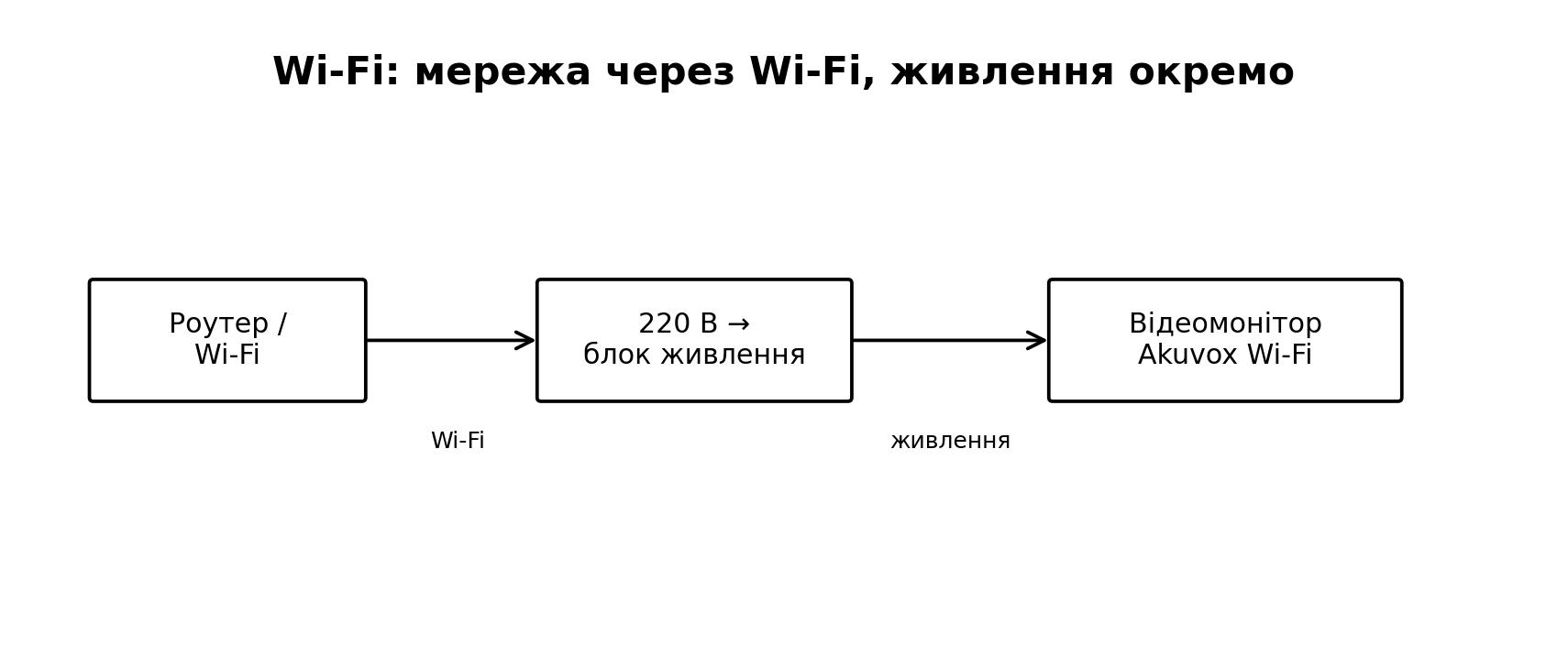

Для Wi-Fi-моделі: Wi-Fi + живлення

• Ethernet до монітора не обов'язковий для мережевого підключення
• необхідно передбачити живлення монітора
• Wi-Fi у місці встановлення має бути стабільним
• для Wi‑Fi моделей UTP також бажано передбачити під час ремонту: він залишає можливість використовувати дротове підключення

220 В → БЖ → ВІДЕОДОМОФОН
Wi-Fi → ВІДЕОДОМОФОН

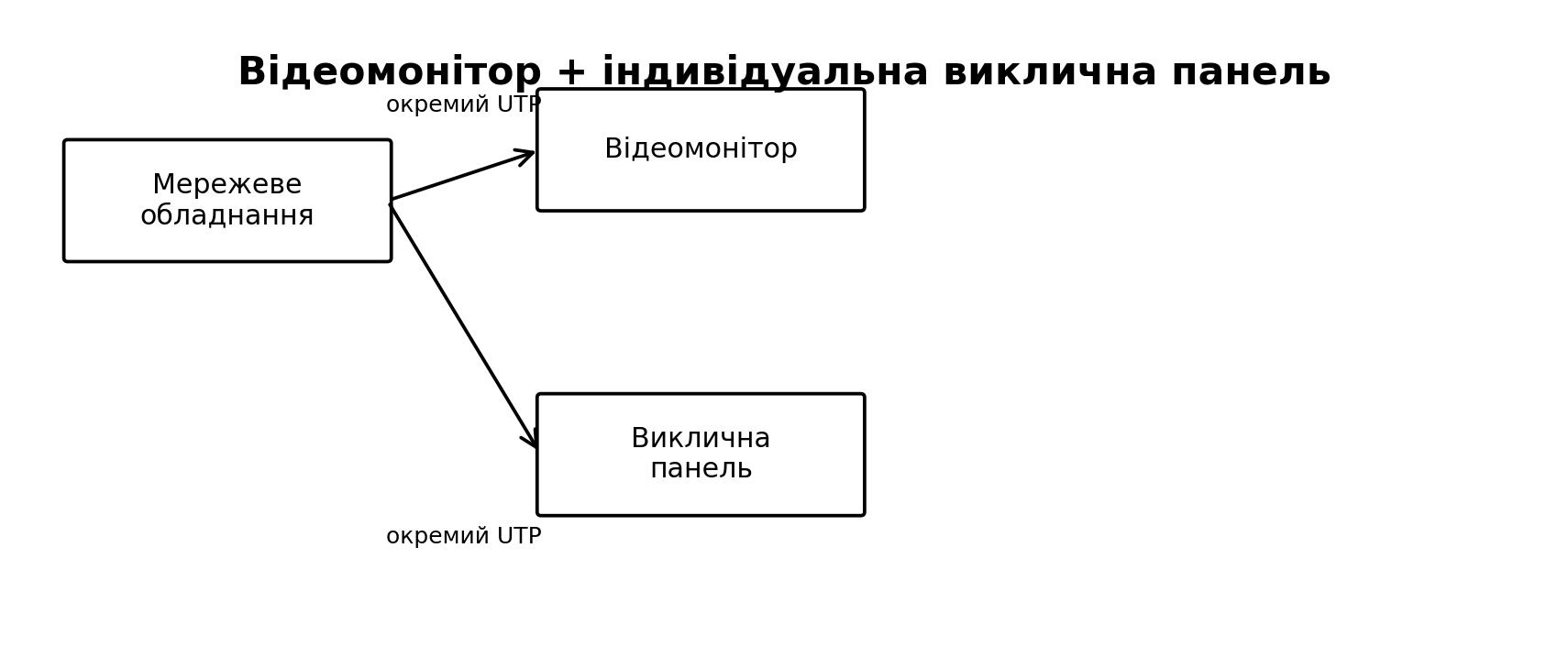

Для встановлення комплекту відеодомофон + виклична панель

МЕРЕЖЕВЕ ОБЛАДНАННЯ → UTP → ВІДЕОДОМОФОН

МЕРЕЖЕВЕ ОБЛАДНАННЯ → UTP → ВИКЛИЧНА ПАНЕЛЬ

• не об'єднуйте кабелі відеодомофона та викличної панелі в один

Ще раз, Wi‑Fi чи без Wi‑Fi — що це змінює

Точний спосіб живлення та мережевого підключення залежить від конкретної моделі Akuvox і погодженої схеми монтажу.

Як може подаватися живлення

Варіант 1 — PoE

UTP підключається до PoE-комутатора або PoE-інжектора. По одному кабелю до сумісного пристрою передаються і мережеві дані, і живлення.

Варіант 2 — локальне живлення (БЖ)

За наявності відповідного блока живлення 220В може використовуватися для локального живлення монітора, а мережеве підключення — окремо через UTP. Місце для блока живлення має бути в підрозетнику, який відповідно має бути глибоким.

Важливі моменти, які потрібно враховувати при замовленні послуги "Монтаж та налаштування" домофонів Akuvox

Дуже важливо: куди приходить другий кінець UTP

Сам факт наявності UTP ще не означає, що мережа готова. Потрібно знати, де знаходиться другий кінець кабелю.

• у монтажній/слаботочній шафі
• біля роутера
• у іншому приміщенні
• підключений до мережевого обладнання
• місце другого кінця невідоме

Якщо роутер знаходиться в іншій кімнаті, а призначення кабелю невідоме, не потрібно вгадувати. Саме це бажано повідомити монтажнику разом із фотографіями.

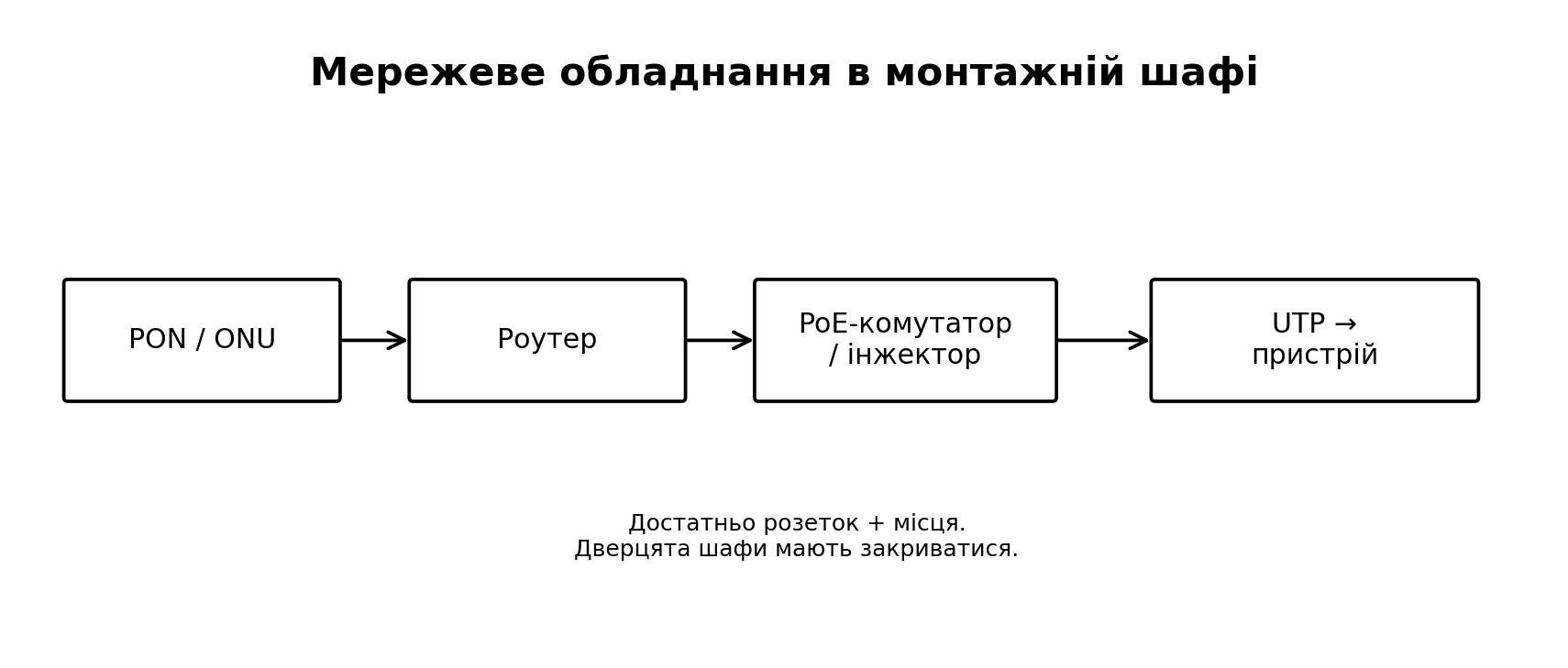

Якщо роутер знаходиться в монтажній шафі

Заздалегідь передбачте не лише місце для роутера, ONU/PON та іншого обладнання, а й достатню кількість розеток для PoE-комутатора/інжектора та блоків живлення (як мінімум 3).
Не розраховуйте автоматично на трійник: додаткові блоки живлення та адаптери можуть зайняти місце, через що дверцята шафи після монтажу не закриються.

Місце встановлення монітора

•    Орієнтовна висота встановлення — близько 150 см від підлоги; але орієнтуйтесь під зріст власників
•    Передбачте монтажну коробку/підрозетник відповідного розміру та глибини
•    Залиште запас кабелю не менше 25-30 см
•    Перевірте, щоб у зоні монтажу не проходили труби або інші мережі, які можуть заважати свердлінню

Місце встановлення викличної панелі

•    Панель встановлюється біля вхідних дверей; точне положення узгоджується з керуючою компанією (якщо вимагається)
•    Перевірте кут огляду камери: шафа, гідрант, стіна або інші предмети не повинні перекривати потрібну зону
•    Для викличної панелі монтажної коробки не потрібно

Якщо ремонт уже завершений

У готових квартирах зустрічаються різні варіанти підготовки:

• є UTP до місця монітора — потрібно визначити, куди приходить його другий кінець
• є 220 В + UTP — потрібно визначити схему живлення та мережевого підключення
• є тільки 220 В — можливість встановлення залежить від моделі та наявності Wi‑Fi
• є лише дроти, але немає монтажної коробки/підрозетника — місце потрібно додатково підготувати
• кабель є, але власник не знає, куди він веде — не потрібно вгадувати; повідомте монтажнику «Не знаю, куди веде кабель»

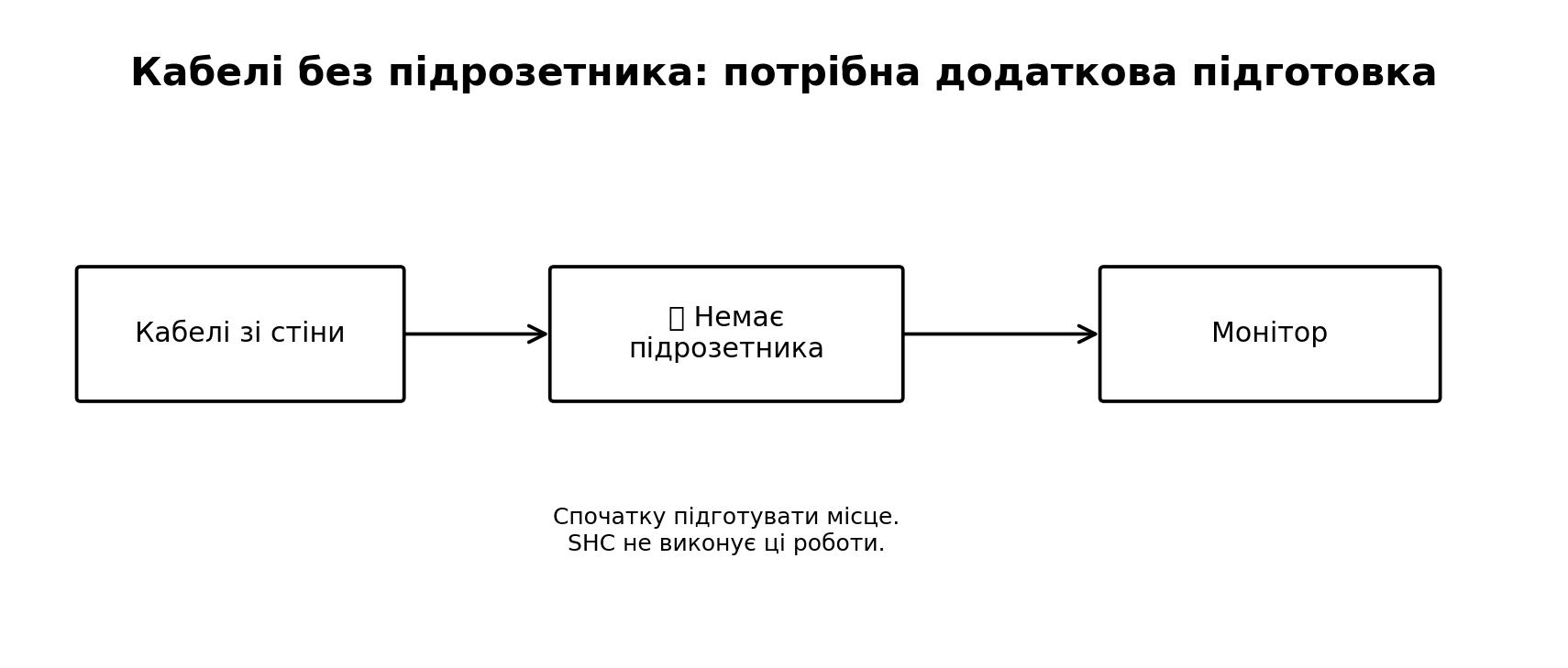

Якщо кабелі просто виведені зі стіни та заштукатурені без необхідної монтажної коробки/підрозетника, монтажник не зможе виконати стандартне встановлення монітора. У такому випадку місце потрібно підготувати до монтажу. SHC не виконує роботи з встановлення підрозетника та відновлення оздоблення.

Перед приїздом монтажника

•    Мережі підготовлені відповідно до вищенаведеної інформації
•    Інтернет у квартирі підключений і працює
•    Відомо, де знаходиться другий кінець кожного кабелю — або прямо зазначено, що це невідомо
•    Місце встановлення відеодомофона підготовлене, підрозетник не заштукатурений
•    Якщо використовується монтажна шафа — у ній є місце, розетки та можливість повністю закрити дверцята
•    Надішліть монтажнику фотографії: місце для відеодомофона, кабель зблизька, місце для викличної панелі та місце встановлення роутера

Важливо

Виїзд монтажника призначений для виконання погоджених монтажних робіт, а не для повної переробки або підготовки мереж. Якщо фактичний стан мереж не відповідає погодженій підготовці, монтаж може бути перенесений до усунення невідповідностей.
Якщо ви не знаєте, який кабель прокладений, куди він веде або що знаходиться на його іншому кінці — не потрібно вгадувати. Напишіть про це монтажнику та замовте виїзд на ваш об'єкт.
