Підготовка інженерних мереж для встановлення відеодомофону та викличної панелі в квартирі
Ви стали щасливим власником сучасної нерухомості і коли перша ейфорія пройшла, потрібно починати займатися ремонтом і комунікаціями. Домофонія в цьому списку хоч і не на першому місці, але підготуватися теж потрібно, щоб не було шкода, коли з'ясується що трішки не додумали або просто не врахували. Або взагалі відмовитись від переваг сучасного обладнання аби не псувати ремонт. Тому даємо ключові поради, про що потрібно подбати перед встановленням відеодомофону у квартирі на етапі ремонту.
Що взагалі може знадобиться для того щоб встановити домофон
Віта пара (наприклад UTP/FTP/STP) прокладена в стіні від роутера до підрозетника під домофон або/Силовий кабель 220В +кабель інтернет
РОN оптика (оптоволокно) заходить з під'їзду в квартиру, підключається до модема
Роутер WiFi найбільш універсальним і ефективним обладнанням вважається наявність декількох портів LAN і Wi-Fi адаптера, а також POE-пристроїв, що дозволяють розширювати мережу навіть в місцях, де немає доступу до розетки
PoE-інжектор отримує інтернет від роутера (через LAN-кабель) і подає живлення (+дані) на відеодомофон через віту пару або/
Блок живлення (в підрозетник) 12В/2А призначений для формування напруги в разі відсутності прокладеної витої пари

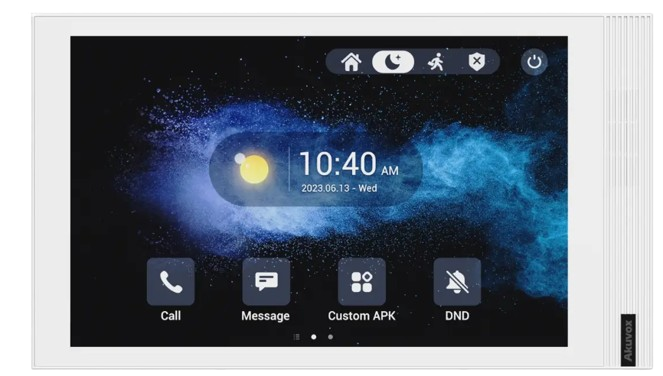

Відеодомофон (будь яка модель бренду Akuvox) підключається до кабелю з підрозетника (живлення+дані через Рое)

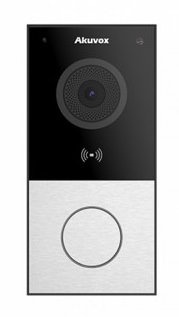

Виклична панель (будь-яка модель бренду Akuvox) підключається до кабелю зі стіни (живлення+дані через Рое)
Взагалі є декілька варіантів встановлення як домофону, так і домофону + виклична панель залежно від того, яким шляхом ви пішли, та який кабель проклали. Розглянемо їх детальніше. Але перед цим декілька загальних правил.
Передбачити місце встановлення
ДЛЯ ВІДЕОДОМОФОНУ |
ДЛЯ ВИКЛИЧНОЇ ПАНЕЛІ |
|
|
Прокладка силового кабелю (живлення)
Проведіть електричний кабель 220В (мідний, перерізом 3×1,5 мм²) до місця встановлення домофона
Що потрібно зробити власнику квартири Варіант№1 КВАРТИРА НА СТАДІЇ РЕМОНТУ | Що потрібно зробити власнику квартири Варіант№2 КВАРТИРА ВЖЕ З РЕМОНТОМ |
Для встановлення відеодомофону, будь ласка, врахуйте такі речі:
Монтажні особливості
| Для встановлення відеодомофону, будь ласка, врахуйте такі речі: Якщо ви вже зробили ремонт і не заклали віту пару (UTP)
Монтажні особливості
|
Дуже важливим моментом є те, де буде розміщений роутер.В шафі на поличці чи в монтажній шафі |
Варіант 1: Роутер на полиці (наприклад, у шафі) або просто на стіні. Розетку на 3 гнізда (розміщена над полицею):
| Варіант 2: Роутер в монтажній шафі. 3 (три) розетки або розетка-трійник
! При цьому обовязково врахуйте чи зачиняться дверцята коли шафа буде наповнена мережевим обладнанням Можливо вам більше підійде варіант з встановленням Рое-комутатора |
Після завершення підготовки
Повідомте компанію-інсталятора що мережі підготовлено та підключено інтернет
Бажано відправити на вайбер/телеграм фото (на вхідні двері, щоб було видно місце де планується встановити відеодомофон, на кабель зблизька, щоб було зрозуміло який саме прокладений та на місце встановлення роутера). Якщо роутер взагалі планується в іншій кімнаті, повідомте про це додатково
Узгодьте час встановлення обладнання з компанією-інсталятором
⚠️ Поширені помилки, яких слід уникати:
Не використовуйте дешеві чи алюмінієві дроти — це небезпечно
Не залишайте "голі" кінці кабелів або відкриті з’єднання
Не використовуйте силові розетки для підключення домофона
📌 Рекомендація:
Залиште схему розводки та підключення кабелів у щиті або передайте її монтажнику
